道路融雪システム

スノーメルティング

スノーメルティングケーブル
道路や歩道など、冬の大雪や夜間の凍結を自動感知して無人対応、人命と財産を守ってくれる先端の安全システムです。
スノーメルティングケーブルの内部構造図
舗装面の下に一定の深さでケーブルを埋設して、冬季における人や車両、建物の安全を守ってくれる徐氷・除雪設備に適切な製品です。
ENERPIA スノーメルティングケーブルは、優れた熱効率と共に、堅固で強い耐久性により、冬季の凍結破損、凍結の防止に効果的で、道路熱線作業用として最適な製品です。
BUSINESS BASED ON TRUST
革新的な技術力が安全な生活を保障します。

なぜENERPIAスノーメルティングケーブルか?

  • 除雪基盤が弱い地域に対する事故防止のための除雪作業における限界と二次事故を予防
  • 電気を用いるため、使用が簡単で別の作業者が要らないので工事費の節約につながる
  • 環境にやさしい最先端の除雪システムで塩化カルシウムの使用による環境破壊の要素や道路の寿命短縮・車両腐食などを防止
  • 人では簡単に除雪できない狭い場所、装備を使うことが難しい場所でも容易に設置可能
  • センサー設置で豪雪の際に無人自動制御システムを稼動し別の維持費の節約につながる
  • 3重の絶縁及びSUS編組で強度に優れたケーブルを追加して安全に使用
おすすめの設置場所
除雪装備が入り難い場所、急な傾斜路、橋(歩道橋など)、階段、駐車場及びトンネルの出入口など、ENERPIA スノーメルティングケーブルが適合です。
  • 飛行場の滑走路
  • トンネルの出入口及び駐車場の出入口
  • 坂道、急な傾斜路
  • 橋(歩道橋など)
  • 地下通路の階段及び横断歩道
  • 商店街、マンションの入り口の進入路
スノーメルティングシステムを選択する場合の確認事項
最低平均温度
(1月~2月)
降雪量
(cm/hr)
歩道と道路
(W/㎡)
橋梁
(W/㎡)
階段
(W/㎡)
港湾
(W/㎡)
-2℃ 1.7cm 170W 200W 170W 250W
-6℃ 2.0cm 200W 250W 200W 300W
-10℃ 2.5cm 250W 300W 250W 350W
-15℃ 3.0cm 300W 350W 300W 400W
-20℃ 4.0cm 350W 400W 350W 450W
システム設置工法 地面埋込式で施工されたスノーメルティングケーブルを拡大表現した単層別施工構造図です。
スノーメルティングケーブルの仕様表
品番 製品規格 電圧 消費電力 備考
EP22SA 22m×8.2mm 220v 0.9Kw 40W/m
SUS
Braided
38m×8.2mm 380v 1.5Kw
44m×8.2mm 440v 1.8Kw
EP44SA 44m×8.2mm 220v 1.8Kw
76m×8.2mm 380v 3.0Kw
88m×8.2mm 440v 3.5Kw
EP66SA 66m×8.2mm 220v 2.6Kw
114m×8.2mm 380v 4.6Kw
132m×8.2mm 440v 5.3Kw
EP88SA 88m×8.2mm 220v 3.5Kw
152m×8.2mm 380v 6.1Kw
176m×8.2mm 440v 7.0Kw
EP110SA 110m×8.2mm 220v 4.4Kw
190m×8.2mm 380v 7.6Kw
220m×8.2mm 440v 8.8Kw
※ 製品規格(長さ)、消費電力及び暖房面積はオーダーメイド可能
スノーメルティングケーブルの主な施工部材
  • 融雪制御装置(EP-SMC100S)
  • 温湿度センサー(EP-SMC200S)
  • モーションセンサー(EP-SMC300S)
スノーメルティングケーブルの面積別の電気容量算出
施工面積基準
必要面積合計(m2)
予想起動電力量(W/h)
* 参考データであり、現場の条件によって数値が異なることがあります。
スノーメルティングケーブルの施工断面図
  • カット工法
  • 布設工法
  • カットの工法

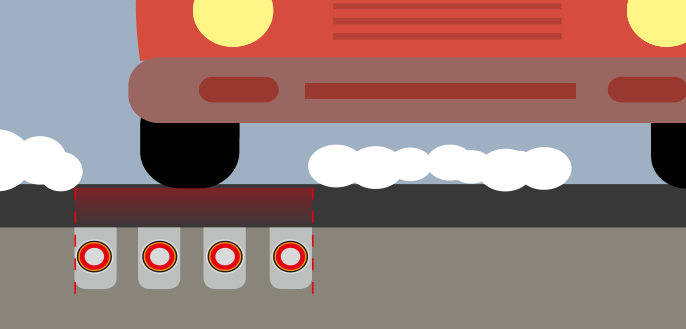

    道路の一部のみをカットして、ケーブルを埋設するカット工法で、
    スノーメルティングケーブルの施工場所の埋設の深さとピッチの間隔を
    一定に揃えてから、カットしてケーブルの挿入が終わると、
    充填材で仕上げます。

  • 布設の工法

    熱線が挿入されたケーブルを埋設した後、すべての道路を覆う布設工法で、
    スノーメルティングケーブルの埋設の深さとピッチの間隔を一定に揃えてから、
    熱線の布設作業を終えて、仕上材で仕上げます。

スノーメルティングケーブルの施工方法
  • カット工法
  • 布設工法
スノーメルティングケーブルの施工部材
スノーメルティングケーブルの認証書

CE認証 (スノーケーブル)

KTC スノーケーブル試験成績書

競争入札参加登録証

特許 第10-1157187号

特許 第10-1792709号 (地温センサーと融雪システムおよび制御方法)
